在現代工業和交通運輸領域，空氣彈簧因其卓越的減震性能和自適應能力而被廣泛應用。無論是重型卡車、鐵路車輛還是精密設備，空氣彈簧都能提供穩定可靠的支撐，有效隔離振動和沖擊。然而，要充分發揮空氣彈簧的優勢，其結構設計至關重要。“空氣彈簧結構設計”不僅決定了產品的性能和耐用性，還直接影響到其適用范圍和成本效益。本文將詳細介紹空氣彈簧的基本結構、設計要點以及如何通過優化設計來提升其綜合性能。

空氣彈簧的基本結構

空氣彈簧主要由以下幾個部分組成：

彈性囊：通常由橡膠或其他高彈性的材料制成，內部充滿壓縮空氣。

活塞：位于彈性囊內，用于調節內部氣壓和高度。

密封件：確保彈性囊內的氣體不會泄漏。

連接件：包括上、下安裝板或接頭，用于將空氣彈簧固定在車輛或設備上。

控制閥：用于調節和控制彈性囊內的氣壓，實現自動或手動的高度調整。

空氣彈簧的設計要點

材料選擇：

彈性囊：應選用具有高彈性和耐久性的材料，如天然橡膠、氯丁橡膠或聚氨酯等。

密封件：需具備良好的密封性能和耐磨性，常用材料有丁腈橡膠、氟橡膠等。

金屬部件：如活塞和連接件，應選用高強度、耐腐蝕的材料，如不銹鋼或鋁合金。

幾何形狀：

囊體形狀：常見的囊體形狀有圓柱形、球形和平板式。不同形狀適用于不同的應用場景。例如，圓柱形空氣彈簧適用于垂直載荷較大的場合，而平板式則更適合水平方向的減震需求。

活塞設計：活塞的形狀和尺寸會影響空氣彈簧的剛度和阻尼特性。合理設計活塞可以提高空氣彈簧的響應速度和穩定性。

氣壓調節系統：

自動調節：通過集成傳感器和控制閥，實現對氣壓的實時監測和自動調節，以適應不同的負載條件。

手動調節：提供手動調節功能，用戶可以根據需要自行調整氣壓，增加靈活性。

連接方式：

安裝板：設計合適的安裝板，確保空氣彈簧能夠牢固地固定在車輛或設備上。

接口設計：提供標準化的接口，便于與其他系統（如控制系統）集成。

優化空氣彈簧結構設計的方法

仿真分析：

使用有限元分析（FEA）軟件對空氣彈簧進行力學分析，預測其在不同載荷下的應力分布和變形情況。

通過仿真模擬不同工況下的振動響應，評估空氣彈簧的減震效果和壽命。

材料測試：

對所選材料進行拉伸、壓縮和疲勞測試，確保其在實際應用中的可靠性和耐用性。

進行老化試驗，評估材料在長期使用過程中的性能變化。

實驗驗證：

在實驗室條件下進行振動臺測試，模擬實際工作環境，驗證空氣彈簧的減震性能。

進行耐久性測試，評估空氣彈簧在長時間運行后的性能衰減情況。

用戶反饋：

收集用戶的使用反饋，了解空氣彈簧在實際應用中的表現和存在的問題。

根據反饋信息不斷改進設計，提高產品的市場競爭力。

應用案例分析

案例一：重型卡車

某重型卡車制造商為了提高車輛的舒適性和承載能力，決定采用空氣彈簧替代傳統的鋼板彈簧。通過對空氣彈簧進行詳細的設計和優化，實現了以下目標：

提高舒適性：空氣彈簧能夠有效吸收路面不平帶來的沖擊，顯著提升了駕駛和乘坐的舒適性。

增強承載能力：通過合理的氣壓調節，空氣彈簧能夠在不同載荷條件下保持穩定的支撐，提高了車輛的承載能力。

延長使用壽命：采用高性能材料和優化設計，使得空氣彈簧的使用壽命比傳統鋼板彈簧更長，降低了維護成本。

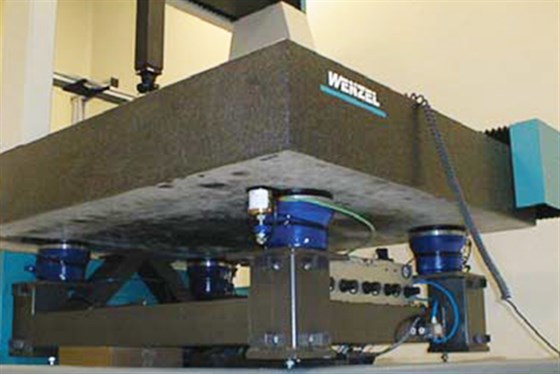

案例二：精密儀器平臺

一家專注于納米材料研究的實驗室需要為其精密儀器平臺配備高效的減震裝置。經過詳細的需求分析和技術評估，選擇了定制化的空氣彈簧解決方案。具體措施包括：

高精度控制：集成高精度傳感器和控制閥，實現對氣壓的精確調節，確保平臺始終處于最佳工作狀態。

低頻振動隔離：優化囊體形狀和活塞設計，有效隔離低頻振動，保證了精密儀器的測量精度。

模塊化設計：提供多種規格和配置選項，滿足不同設備的安裝需求，方便用戶根據實際情況進行選擇。

空氣彈簧的技術發展趨勢

隨著科技的進步，空氣彈簧技術也在不斷創新和發展。未來，我們可以預見以下幾方面的趨勢：

智能化：集成更多的傳感器和智能控制系統，實現對空氣彈簧的實時監測和自動調節，提高其適應性和可靠性。

輕量化：采用新型輕質材料，減輕空氣彈簧的重量，提高車輛的燃油效率和整體性能。

多功能化：開發具備更多功能的空氣彈簧，如集成溫度控制、自潤滑等功能，進一步提升其應用價值。

環保：使用環保材料和生產工藝，減少對環境的影響，符合可持續發展的要求。

結語

綜上所述，“空氣彈簧結構設計”是確保產品性能和耐用性的關鍵因素。通過合理選擇材料、優化幾何形狀、集成先進的控制系統，并結合仿真分析和實驗驗證，可以顯著提升空氣彈簧的綜合性能。希望本文能夠為您提供有關空氣彈簧結構設計的專業指導，并幫助您在實際應用中做出正確的選擇。如果您有任何疑問或需要進一步的信息，請隨時聯系我們獲取支持。
