簡介

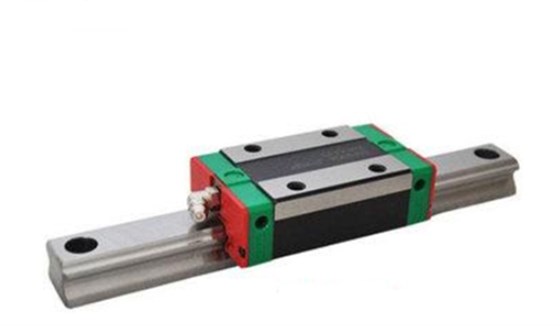

直線導軌的直線滑動精度，也基本等同于導軌導向直線運動導塊(滑塊)的精度。但是導軌的精度直接受固定安裝面形狀的影響。因此為了確保導軌精度，就必須充分保證安裝面的直線度?平行度等精度要求。在此對滑動導軌2個安裝面(導軌安裝面、滑塊安裝面)的設計要點進行說明。（1）2個安裝面的基準面高度和避讓部(角部)形狀
要將導軌和滑塊精確對齊固定到各自安裝面，安裝面的角部必須設定避讓槽或加工為比導軌和滑塊各自的C倒角尺寸更小的圓角。
（2）安裝面精度
2條導軌平行安裝的方法，一般是以固定于安裝面上的導軌作為基準，將另1條導軌在滑塊預工作狀態下調整固定。將導軌安裝到有2個導軌安裝面的固定板上的構造事例。
（3）導軌垂直方向的安裝方法
直線導軌垂直方向的運動精度受以下2個要素的影響。
1.因固定螺栓間距而變動
2.滑塊滾珠的通過振動
要素1是由于導軌固定時螺栓的緊固力使導軌發生變形。具體的措施就是在組裝時使用扭矩扳手，用相等的緊固力把全部螺絲先進行輕預緊固定，之后再加大緊固力進行固定。
對于高精度產品，在螺栓固定導軌的狀態下、通過再次進行精加工，將螺絲緊固引起的誤差降低到最小。導軌的安裝表面可通過研磨加工提高其直線度和粗糙度的精度。另外，一般情況下導軌的安裝基準面也需要進行研磨加工、得到與導軌相同的表面精度。即便如此，由于導軌呈細長形狀、也必須要無間隙的將導軌安裝到固定基準面上。
