材料選擇對直線導軌性能的影響

直線導軌作為高速和高精度運動控制系統的主要元件之一，其性能的優劣直接影響到整個系統的運行精度、穩定性以及壽命。而材料選擇是直線導軌設計中至關重要的一個環節，因?yàn)椴煌牟牧蠒?huì)對導軌的性能產生不同的影響。

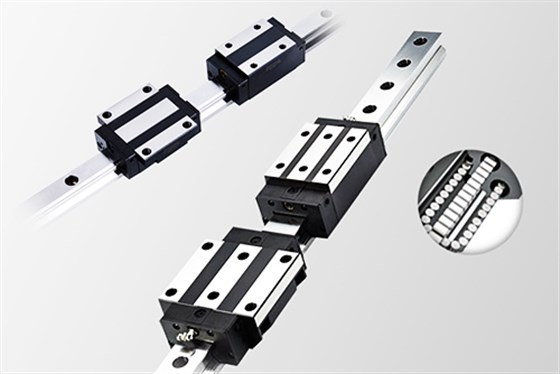

1.直線導軌的結構

在分析材料對直線導軌性能的影響之前，我們需要了解直線導軌的基本結構。一般而言，直線導軌由滑塊、導軌和滾珠組成。導軌通常采用鋼材或鋁合金等材料，而滑塊則采用鋼材或者高分子材料制成。其中，滾珠則是連接導軌和滑塊的關鍵部件。

2.導軌材料的選擇對直線導軌性能的影響

導軌材料的選擇直接影響著直線導軌的耐磨性、硬度、剛性和精度等方面的性能。常見的導軌材料有鋼材、鋁合金、陶瓷等。

2.1 鋼材導軌

鋼材導軌具有良好的剛性和耐磨性，但是重量較大，且容易受到環境溫度的影響，從而導致溫度變化引起的尺寸誤差。因此，在高速、高精度的運動控制系統中，一般不采用鋼材導軌。

2.2 鋁合金導軌

鋁合金導軌輕便、易加工，但是硬度較低，不能承受較大的負荷。因此，鋁合金導軌適用于負荷較小、速度較慢的場合，如家庭攝像機和相機等。

2.3 陶瓷導軌

陶瓷導軌具有超強的硬度和耐磨性能，但制造難度大，成本也較高。因此，在少量生產和高端應用領域，陶瓷導軌具有一定的市場需求。

3.滑塊材料的選擇對直線導軌性能的影響

滑塊材料的選擇對直線導軌的運動平穩性、精度和噪音等方面的性能產生影響。常見的滑塊材料有鋼材、高分子材料等。

3.1 鋼材滑塊

鋼材滑塊具有良好的剛性和耐磨性，但是會增加導軌的摩擦力，從而影響導軌的運動平穩性。因此，在速度較慢、精度要求不高的場合，鋼材滑塊仍然具有一定的應用價值。

3.2 高分子材料滑塊

高分子材料的滑塊在摩擦系數、吸水性、耐磨性和噪聲等方面都具有優秀的性能，適用于高速、高精度的運動控制系統。

4.滾珠材料的選擇對直線導軌性能的影響

滾珠材料的選擇對直線導軌的精度、穩定性等方面的性能產生影響。常見的滾珠材料有鋼質滾珠和陶瓷滾珠等。

4.1 鋼質滾珠

鋼質滾珠具有較高的硬度和耐磨性，但是容易受到環境溫度的影響，從而導致溫度變化引起的尺寸誤差。因此，在高速、高精度的運動控制系統中，一般采用陶瓷滾珠。

4.2 陶瓷滾珠

陶瓷滾珠具有超強的硬度和耐磨性能，且不受環境溫度的影響，適用于高速、高精度的運動控制系統。

材料選擇是直線導軌設計中至關重要的環節，不同的材料會對導軌的性能產生不同的影響。在直線導軌的設計中，需要根據實際應用場景，同時綜合考慮導軌材料、滑塊材料和滾珠材料的選擇，以達到最佳的性能指標。未來，隨著科技的發展和新材料的應用，直線導軌的性能將會不斷提升和完善。
